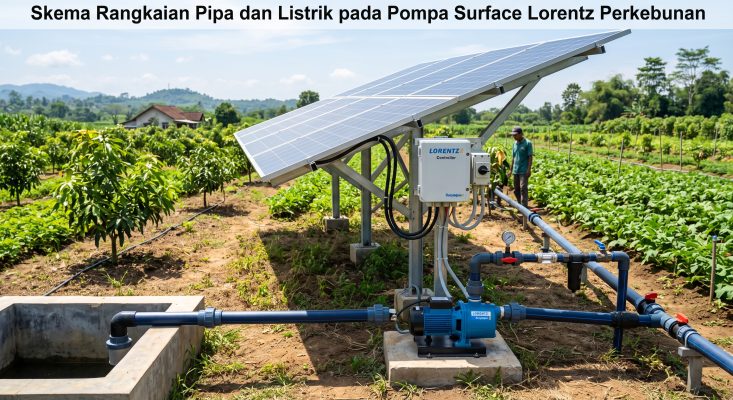

Skema Rangkaian Pipa dan Listrik pada Pompa Surface Lorentz Perkebunan

Perancangan skema kelistrikan dan jaringan perpipaan yang tepat merupakan fondasi utama dalam membangun sistem pompa irigasi berbasis tenaga surya. Integrasi yang buruk antara jalur listrik panel surya dan jalur distribusi air dapat menurunkan kinerja pompa surface Lorentz, bahkan berisiko merusak komponen elektrikal.

Untuk memastikan aliran air stabil ke seluruh blok lahan, penyusunan skema rangkaian pipa dan listrik pada surface pump Lorentz harus mengikuti standar teknis yang presisi.

1. Skema Rangkaian Elektrikal (Listrik Tenaga Surya)

Rangkaian listrik pada pompa kebun Lorentz mengalirkan daya DC dari sinar matahari langsung menuju motor pompa melalui unit pengontrol pintar (smart controller):

A. Rangkaian Panel Surya (Solar PV Array)

• Panel surya dirangkai secara seri dan/atau paralel (string) untuk menyesuaikan batas tegangan (VDC) dan arus (Ampere) yang disyaratkan oleh controller Lorentz (seri PS2/PSk2).

• Kabel utama menggunakan jenis kabel khusus solar (PV Cable) dengan perlindungan tahan sinar UV dan cuaca ekstrim lahan.

B. Hubungan ke Smart Controller Lorentz

• Arus listrik DC dari modul PV masuk ke terminal input pengontrol melalui Sakelar Pemutus DC (DC Disconnect Switch) atau MCB DC untuk keamanan saat perawatan.

• Controller berteknologi MPPT akan merubah dan menyesuaikan daya listrik sebelum disalurkan ke motor pompa secara soft-start.

C. Sensor Keselamatan dan Aksesori Kelistrikan

• Sensor Dry-Running: Dipasang pada terminal pengaman controller dan diturunkan ke sumber air untuk mencegah motor berjalan tanpa air.

• Float Switch / Water Level Sensor: Dihubungkan ke tangki penampungan atas untuk menghentikan pengisian otomatis saat air penuh.

• Sistem Grounding (Penangkal Petir): Grounding dipasang terpisah pada frame panel surya dan pengontrol untuk melindungi komponen dari sambaran petir mendadak.

Poin Kunci: Penggunaan DC Disconnect Switch dan sensor keselamatan pada skema listrik pompa surface Lorentz memastikan keamanan perangkat dari potensi korsleting maupun sambaran petir.

2. Skema Rangkaian Perpipaan (Pipa Hisap & Distribusi)

Rangkaian perpipaan pompa surface Lorentz dibagi menjadi dua bagian utama:

[Sumber Air] ---> (Foot Valve) ---> [Pipa Hisap] ---> [Surface Pump Lorentz] ---> (Check Valve) ---> (Gate Valve) ---> [Pipa Utama Irigasi]

A. Jalur Pipa Hisap (Suction Line)

• Foot Valve (Katup Tabung): Terpasang di ujung bawah pipa hisap di dalam air untuk menjaga jalur pipa tetap terisi air (priming).

• Diameter Pipa: Ukuran diameter pipa hisap minimal harus sama atau satu tingkat lebih besar dari inlet pompa untuk meminimalkan gesekan air.

• Kelurusan Pipa: Dibuat pendek dan seminim mungkin dari lekukan (elbow) untuk menghindari kehilangan tekanan (head loss).

B. Jalur Pipa Distribusi (Discharge Line)

• Check Valve (Katup Pengarah): Dipasang langsung setelah outlet surface pump untuk menahan dorongan air balik (water hammer) saat pompa mati.

• Manometer & Gate Valve: Dipasang setelah check valve untuk memantau tekanan kerja serta mengatur debit air ke jaringan pompa irigasi lahan.

Ringkasan Fungsi Komponen Rangkaian

“Skema perpipaan dan elektrikal yang terstruktur rapi menjamin pompa surface Lorentz beroperasi pada kapasitas puncak secara aman dan bebas perawatan berat.”

Kesimpulan

Penerapan skema rangkaian pipa dan listrik yang benar pada pompa surface Lorentz menjamin efisiensi daya surya serta stabilitas pasokan air di lahan perkebunan. Dengan integrasi kelistrikan dan perpipaan yang presisi, sistem surface pump Lorentz siap menyuplai kebutuhan pompa irigasi dan pompa kebun Anda tanpa kendala.
